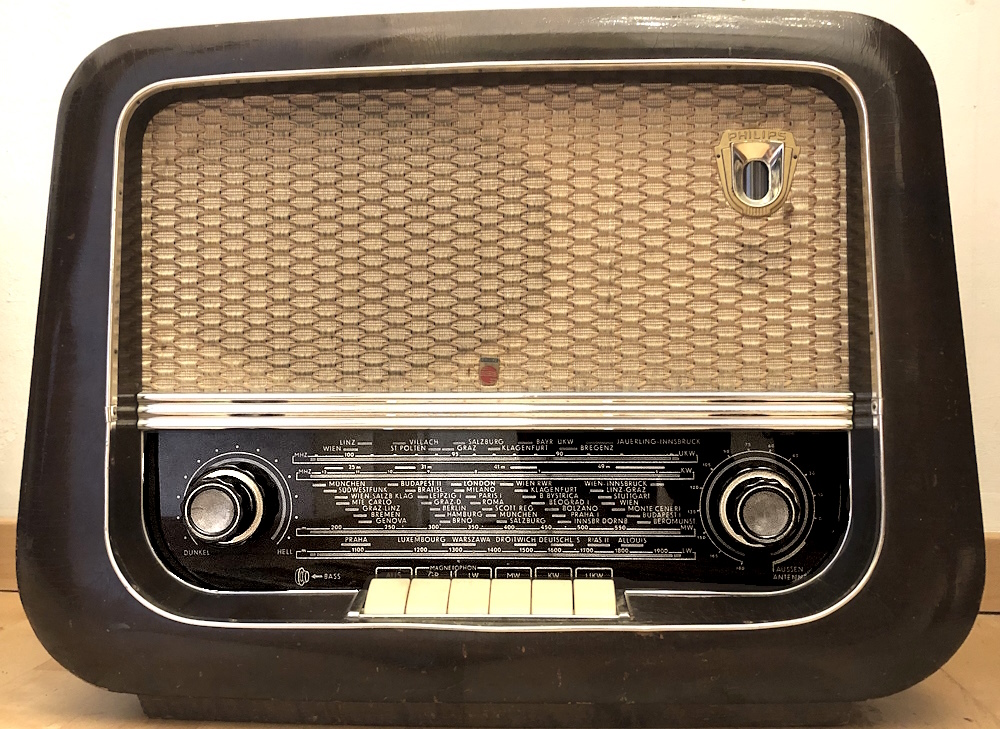

Philips Präludio BA643A
1954er Philips Radio mit 2 dynamischen Lautsprechern und einem statischen Hochtöner. Mittelgroßer Radio
Unkonventionelle Beschaltung der Lautsprecher. Ein Ausgangstrafo für Front-LS, ein zweiter kleiner Ausgangstrafo für den seitlichen kleinen dynamischen Lautsprecher.
Der Hochtöner an der anderen Seite wird direkt über einen Kondensator und einem Widerstand von der EL84 angesteuert.
Röhrenbestückung: ECC85 ECH81 EF89 EABC80 EM80 EL84 EZ80
Phono Eingang und Wellenbereiche LW, MW, KW und UKW bis 100MHz. Mechanische Umschaltung Skalenantrieb AM/UKW. Ferritantenne drehbar.
Links Lautstärke und Zugschalter für Bass, Rechts Abstimmung und Ferritantenne Drehung
Klangregelung hier etwas einfacher gelöst, auch
Tasten für Klangregister fehlen hier gänzlich. Seitlich ein dynamischer Lautsprecher für Hochton und auf der anderen Seite ein Statischer Hochton Lautsprecher.
Bei diesem Gerät fehlt der Zugschalter für Bass komplett.

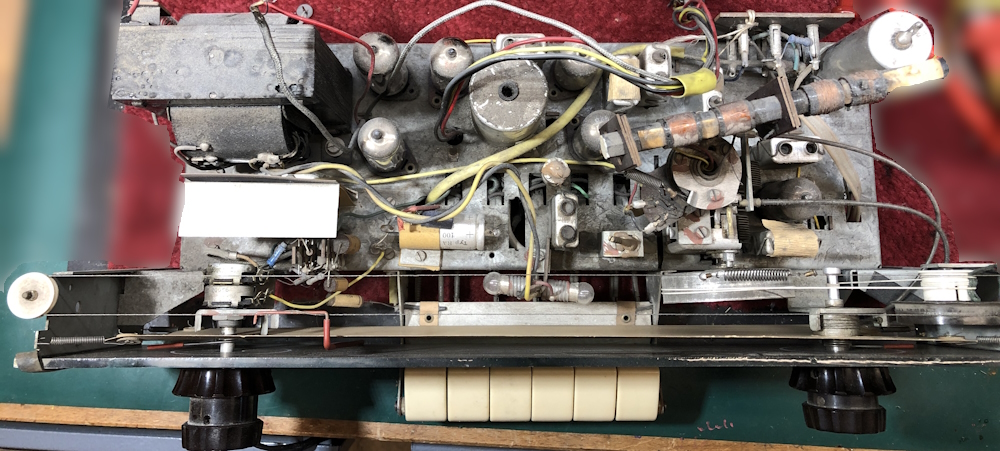

Chassis Ansicht

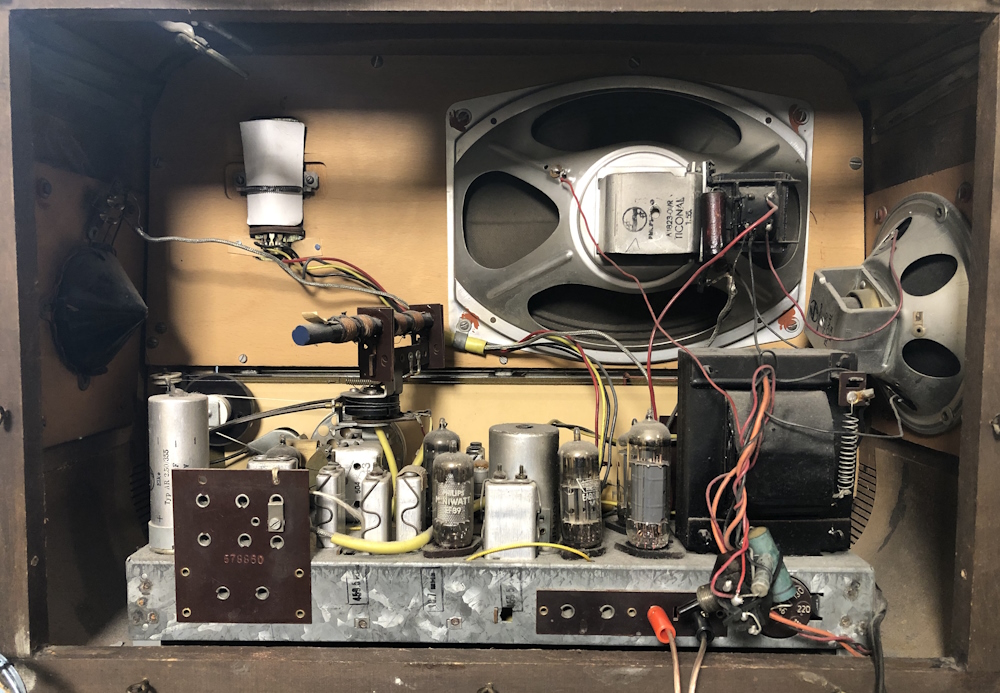

Innenansicht
Der Kippschalter an der Rückwand hat keine Funktion und wird abgebaut.

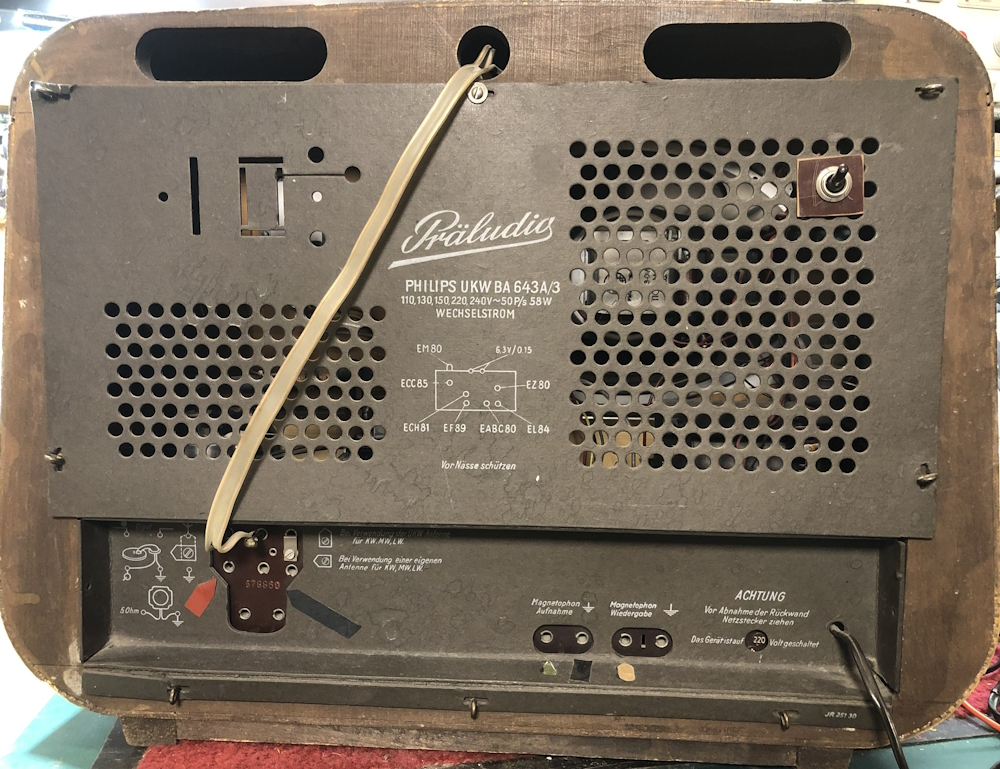

Rückwand
Zustand
Holzgehäuse benötigt Pflege, Lautsprecherstoff ist OK.
Funktion schlecht, kracht.
Notwendige Arbeiten
• Netzteil Becherelko defekt, neu befüllen
• Alle Folien Kondensatoren defekt - Tausch.
• Ratio Elko sehr schwach - Tausch
• Kathoden Elko defekt - Tausch
• Kthodenwiderstand schlecht - Tausch
• Skalenlampen 7V 300mA defekt.
• Netzkabel 2 polig mit Schukostecker muss erneuert werden.
Elko etc.
Elkobecher aufschneiden und mit Neuware 2 x 47µF/400 befüllen.
Die Elko Kontakte auf der Unterseite sind unzugänglich, abschneiden und verlängern und nachher am neu befüllten Elko anlöten.
Die Lötstellen der Verlängerungen sind mit zweifach Schrumpfschläuchen isoliert worden.
Der Kathoden Elko kann leicht durch einen neuen axialen Wert ersetzt werden und mit der originalen Schelle befestigt werden.
Ratio-Elko ist leicht zugänglich und wird getauscht.

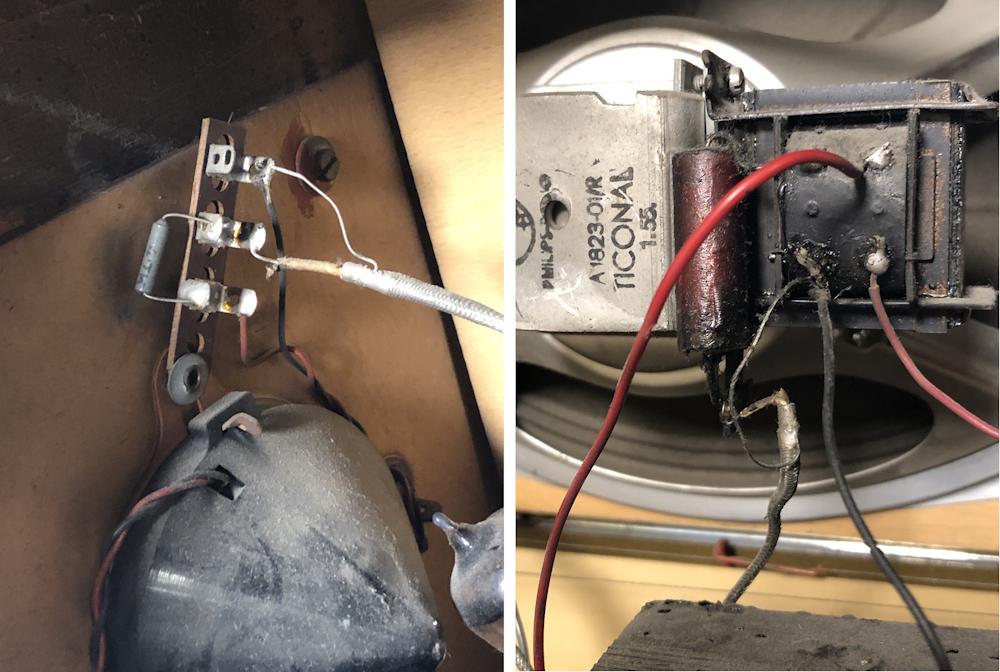

Lautsprecher Detail
Der Kondensator am kleinen AGT für Hochton wird erneuert.

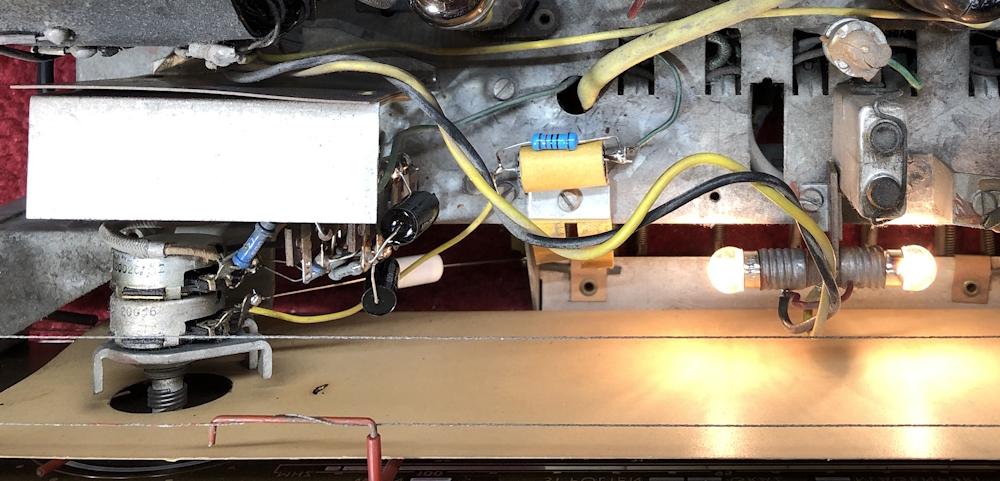

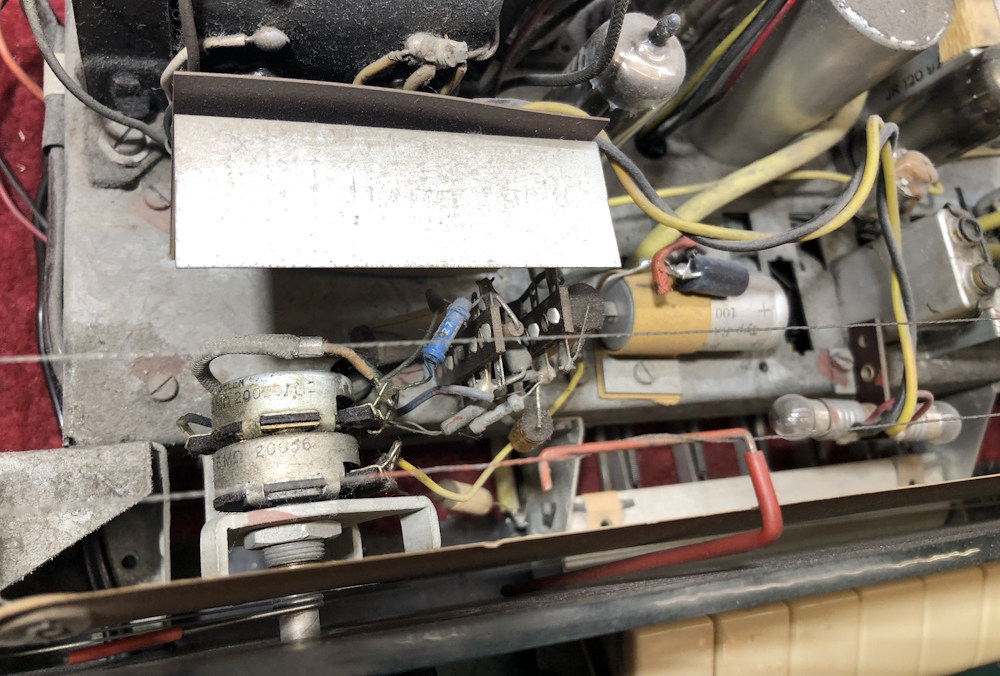

Details Chassis

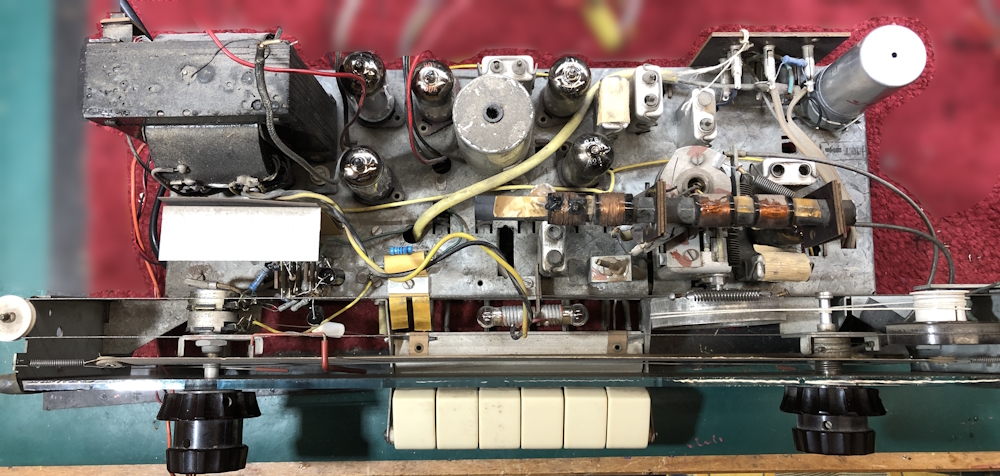

Chassis Oberseite nach Reparatur

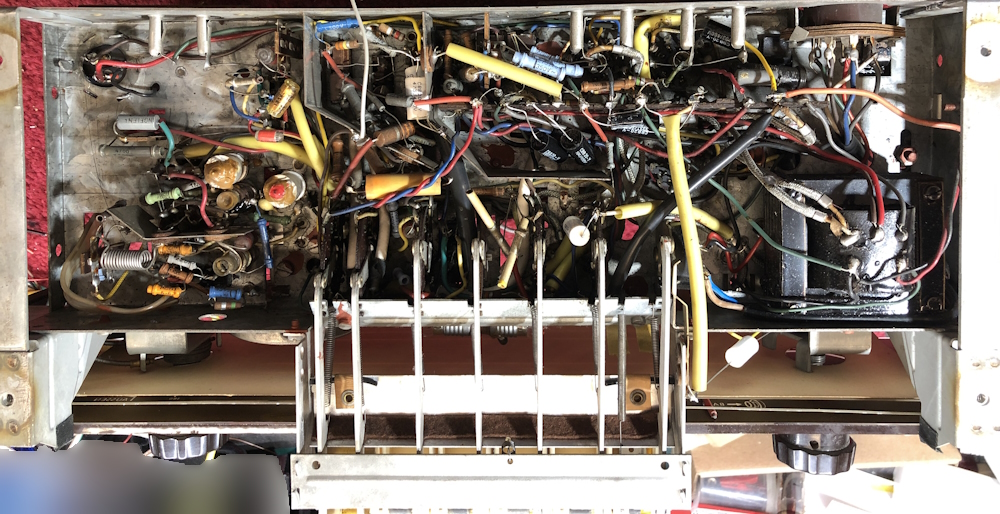

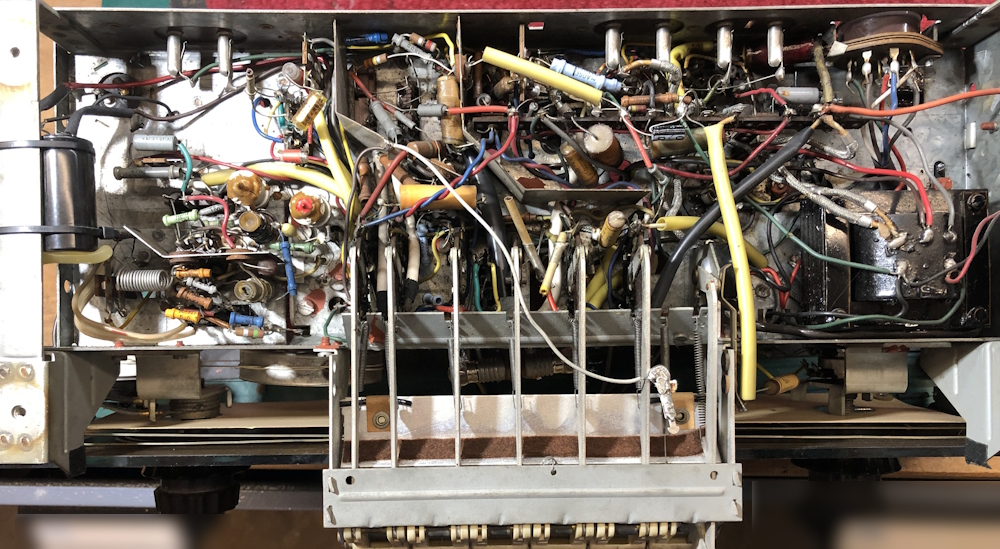

Chassis Unterseite nach Reparatur
Kathoden Elko, Ratio Elko und diverse Folien Kondensatoren erneuert.
Es wird bei konventioneller Verdrahtung immer axiale Ware (wie das Original Teil) eingebaut.
Innenansicht nach Reparatur
Fazit
Mit den neuen Kondensatoren funktioniert das Radio wieder sehr gut. Klang ist außerordentlich gut, was auch den 3 Lautsprechern geschuldet ist.
Die neuere EL84-S4GB - Version für Musik Verstärker - welche bei einer früheren Reparatur eingesetzt wurde, funktioniert exzellent.
Das Gerät ist nun 70 Jahre alt und spielt nun wieder ausgezeichnet.
Weitere Informationen (Seilpläne und Schaltung) dazu hier bei
Philips BA643A/3 www.radiomuseum.org
zu finden.
